Практическое руководство. Циклический сдвиг цветов

Поворот в четырехмерный цветовом пространстве сложно представить. Мы можно упростить, если договориться сохранять один из компонентов цвета неизменным. Предположим, что требуется сохранить альфа-компонент, составляет 1 (полностью непрозрачный). Затем мы можете визуализировать трехмерное цветовое пространство с осями красного, зеленого и синего, как показано на следующем рисунке.

Рисунок, показывающий поворота оси красного, зеленого и синего.

Цвет может рассматриваться как точка в трехмерном пространстве. Например точка (1, 0, 0) в пространстве представляет красный цвет, а точки (0, 1, 0) в пространстве представляет зеленый цвет.

Ниже показан последствия поворот цвета (1, 0, 0) через угол 60 градусов в плоскости красный-зеленый. Поворот в плоскости плоскости красный-зеленый может рассматриваться как поворот относительно оси синий.

Рисунок, показывающий Поворот относительно оси синий.

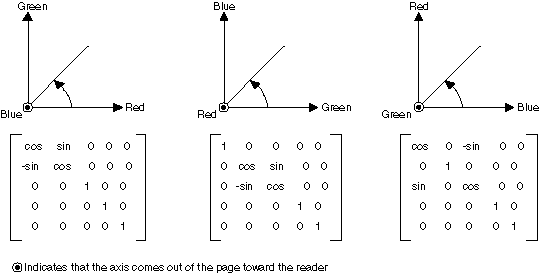

Ниже показано, как создать матрицу цветов для выполнения поворотов о каждой из трех осей координат (красный, зеленый, синий):

Инициализируйте матрицы цветов для выполнения поворотов относительно трем осям.

Пример

В следующем примере выполняются изображения, только один цвет (1 0, 0.6) и применяет поворот на 60 градусов относительно оси синий. Угол поворота заметает плоскость, параллельную плоскости красный зеленый.

На следующем рисунке показано исходное изображение в левой части и преобразованное изображение справа:

Иллюстрацию исходное изображение, преобразованное изображение.

На следующем рисунке показан поворот цвета, выполняемые в следующем коде:

Рисунок, показывающий визуализации поворот цветов.

private void RotateColors(PaintEventArgs e)
{
    Bitmap image = new Bitmap("RotationInput.bmp");
    ImageAttributes imageAttributes = new ImageAttributes();
    int width = image.Width;
    int height = image.Height;
    float degrees = 60f;
    double r = degrees * System.Math.PI / 180; // degrees to radians

    float[][] colorMatrixElements = {
        new float[] {(float)System.Math.Cos(r),  (float)System.Math.Sin(r),  0,  0, 0},
        new float[] {(float)-System.Math.Sin(r),  (float)-System.Math.Cos(r),  0,  0, 0},
        new float[] {0,  0,  2,  0, 0},
        new float[] {0,  0,  0,  1, 0},
        new float[] {0, 0, 0, 0, 1}};

    ColorMatrix colorMatrix = new ColorMatrix(colorMatrixElements);

    imageAttributes.SetColorMatrix(
       colorMatrix,
       ColorMatrixFlag.Default,
       ColorAdjustType.Bitmap);

    e.Graphics.DrawImage(image, 10, 10, width, height);

    e.Graphics.DrawImage(
       image,
       new Rectangle(150, 10, width, height),  // destination rectangle
        0, 0,        // upper-left corner of source rectangle
        width,       // width of source rectangle
        height,      // height of source rectangle
        GraphicsUnit.Pixel,
       imageAttributes);

}

Компиляция кода

Предыдущий пример предназначен для работы с Windows Forms и требует PaintEventArgse, который является параметром Paint обработчик событий. Замените RotationInput.bmp в вашей системе путь и имя файла изображения.
